ELABORACION DE CABLE UTP

PRACTICA 1.2.- INSTALA HARDWARE DE LA RED DE DATOS

MATERIAL:

-cable UTP

-conector RJ45

-pinzas de corte

-pinzas de cortar

-tester

-configuracion de colores UTP

PASOS PARA CABLE UTP

1.-Pelar el cable

2.-Separar los 8 hilo por colores

3.-Hacer cable UTP

4.-Colocar conector RJ45

5.-Ponchar con las pinzas

6.-Verificar continuidad con el tester

CALE UTP:

Los cables suelen estar confeccionados con aluminio o cobre. UTP, por otra parte, es una sigla que significa Unshielded Twisted Pair (lo que puede traducirse como “Par trenzado no blindado”). El cable UTP, por lo tanto, es una clase de cable que no se encuentra blindado y que suele emplearse en las telecomunicaciones.
El cable de categoría 5 (CAT 5) es un tipo de cable de par trenzado cuya categoría es uno de los grados de cableado UTP descritos en el estándar EIA/TIA 568B el cual se utiliza para ejecutar CDDI y puede transmitir datos a velocidades de hasta 100 Mbps a frecuencias de hasta 100 MHz.

CARACTERISTICAS:

1. 1.-Conector RJ-45 RJ-45 es una interfaz física comúnmente utilizada para conectar redes de computadoras con cableado estructurado (categorías 4, 5, 5e, 6 y 6a). Posee ocho pines o conexiones eléctricas, que normalmente se usan como extremos de cables de par trenzado (UTP).
2. 2.-“Norma de cableado UTP A y B” Norma A: Blanco verde, verde, blanco naranja, azul, blanco azul, naranja, blanco marrón, marrón Norma B: Blanco naranja, naranja, blanco verde, azul, blanco azul, verde, blanco marrón, marrón

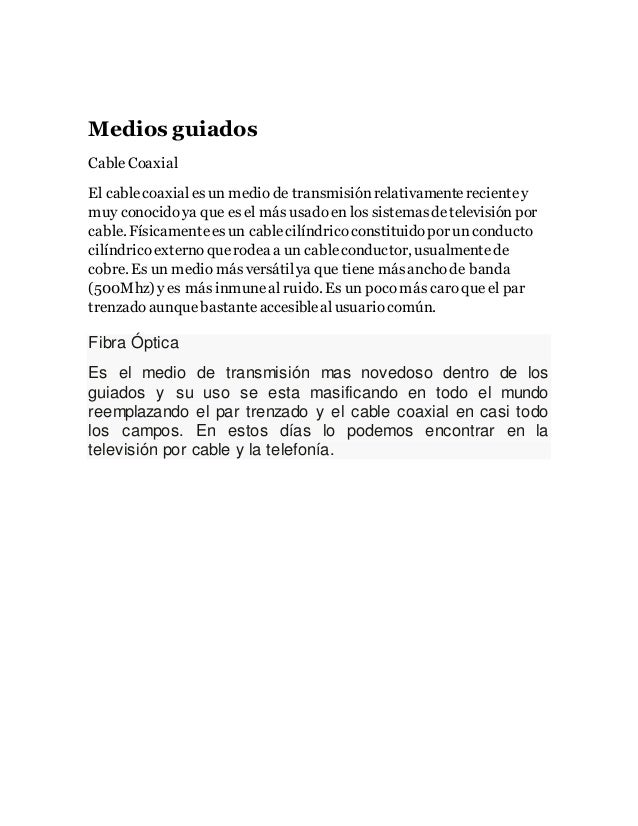

3. 3.- Medios guiados Cable Coaxial El cablecoaxiales un medio de transmisiónrelativamenterecientey muy conocidoya que es el más usadoen los sistemasdetelevisión por cable. Físicamenteesun cablecilíndricoconstituidopor unconducto cilíndrico externoque rodea a un cableconductor, usualmentede cobre. Es un medio másversátilya que tiene másanchode banda (500Mhz) y es más inmuneal ruido. Es un poco más caroque el par trenzadoaunque bastanteaccesiblealusuariocomún. Fibra Óptica Es el medio de transmisión mas novedoso dentro de los guiados y su uso se esta masificando en todo el mundo reemplazando el par trenzado y el cable coaxial en casi todo los campos. En estos días lo podemos encontrar en la televisión por cable y la telefonía.
