ELABORACION DEL CABLE COAXIAL

MATERIALES:

-Cable coaxial
-Conector BNC
-Pinzas cripadoras
-Pinzas de corte
-Navaja

PASOS PARA LA ELABORACION DEL CABLE COAXIAL:

1.-Cortar cable
2.-pelar cable
3.-Conector BNC (colocar cilindro , colocar punta dorada, colocar conector BNC)
4.-Ponchar el cable con las pinzas cripadoras
5.-Medir continuidad con el tester


CABLE COAXIAL:

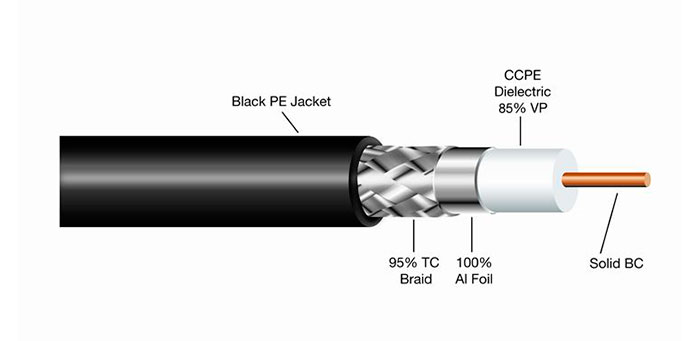

El cable coaxial, coaxcable o coax,​ creado en la década de 1930, es un cable utilizado para transportar señales eléctricas de alta frecuencia que posee dos conductores concéntricos, uno central, llamado núcleo, encargado de llevar la información, y uno exterior, de aspecto tubular, llamado malla, blindaje o trenza.






CARACTERISTICAS:

La impedancia del cable coaxial suele ser de 50, 75 o 93 omhios, representados con las siglas RG, de radiofrecuencia-gobierno. Después se incluye el número progresiva del tipo así como la letra U, que indica universalidad o bien las letras que correspondan a las modificaciones que se han ido diseñando.

Destaca la familia RG-58, cuya característica diferenciadora es su núcleo de cobre. Encontramos los tipos siguientes:

• RG-58/U, que tiene el núcleo de cobre sólido.
• RG-58/AU, cuyo núcleo es de hilos trenzados.
• RG-59, que transmite en banda ancha o CATV.
• RG-6, de mayor diámetro y frecuencias.
• RG-62, usado para redes ARCnet.

Por lo general, el más utilizado en TV es el cable coaxial RG-59, no importa si se hace para cable, satélite o antena.

Podemos diferenciar entre cables coaxiales semi-rígidos, corrugados o flexibles.
